Macchina formatrice a rullo Sigma Purlin a cassetta
Descrizione
Recensioni
La formatrice a rulli Sigma Purlin a cassetta viene utilizzata in particolare per la produzione del profilo Sigma, che può essere colonna o trave con diverse combinazioni. L'intera linea adotta il sistema di controllo PLC e la regolazione della velocità dell'inverter AV, può funzionare in modo completamente automatico.
Progettiamo l'intera linea separata per avvolgimento, livellamento, ciclo, servo alimentazione e punzonatura, anello, unità di formatura a rulli, uscita. La disposizione del layout è più avanzata rispetto al tipo tradizionale. Perché ci sono anelli nella linea per sincronizzare la velocità per ogni singola parte. Adotta due cassette per produrre due profili, cioè il profilo Sigma e il profilo Z.
La macchina può essere personalizzata in base alle specifiche esigenze tecniche del cliente.
La formatrice a rulli Sigma Purlin a cassetta può eseguire il profilo in base alle diverse esigenze del cliente. Una macchina può realizzare più profili, sostituendo le cassette di profilatura.
Disposizione avanzata del layout

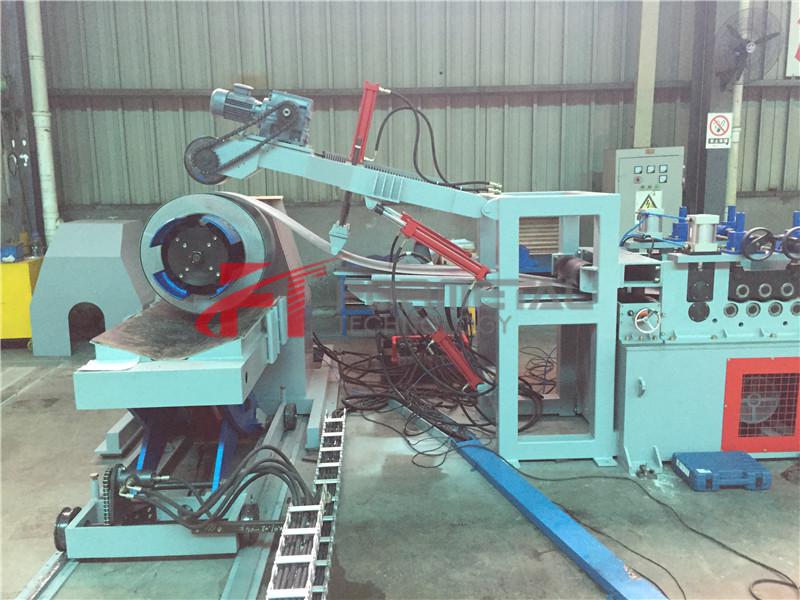

Progettiamo l'intera linea separata per avvolgimento, livellamento, ciclo, servo alimentazione e punzonatura, unità di formatura a rulli, uscita.La disposizione del layout è più avanzata rispetto al tipo tradizionale.Perché ci sono anelli nella linea per sincronizzare la velocità per ogni singola parte.Pertanto, possiamo ottenere una maggiore velocità di esecuzione.

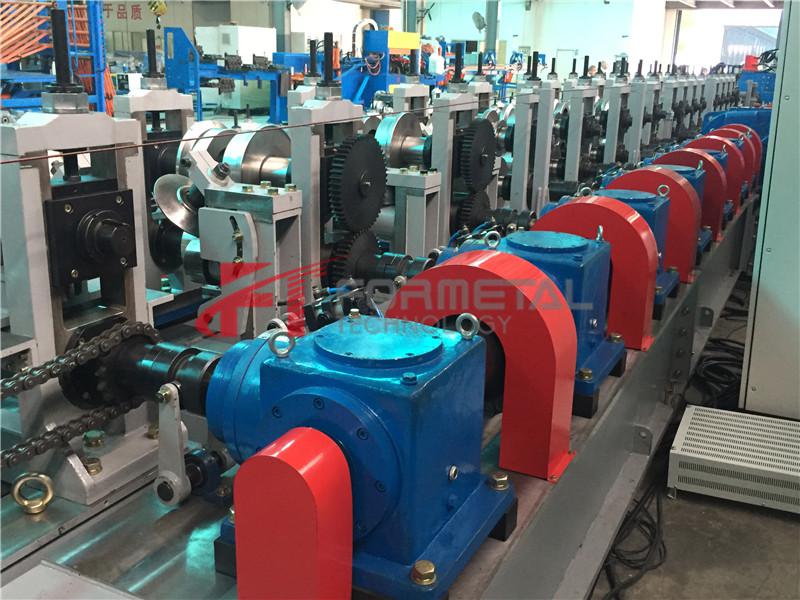

Macchina stabile funzionante con trasmissione a ingranaggi
Fornisce la potenza al sistema di profilatura totale, è costituito da motore ridotto, scatola di trasferimento a 90 gradi.

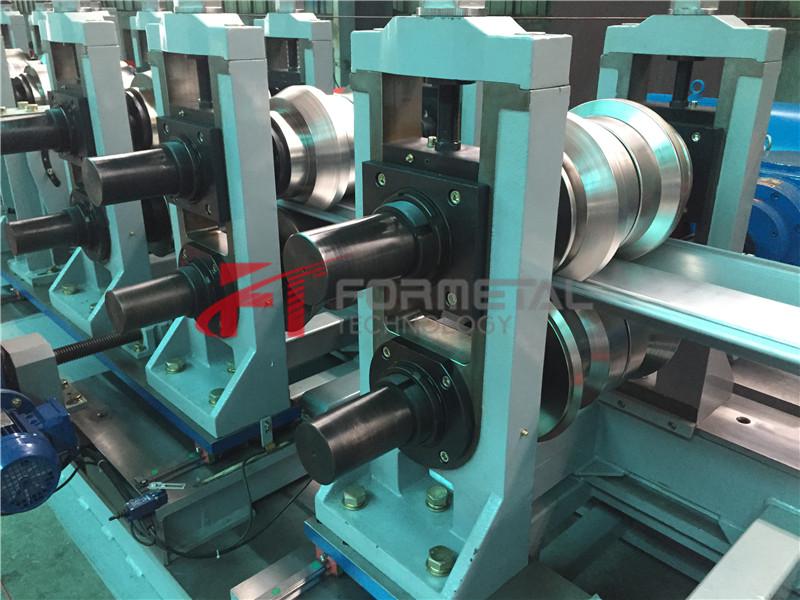

Unità di profilatura ad alta precisione
1. Il rullo formatore è costituito dalla base del telaio e dal telaio di formatura.
2. La base del telaio adotta una struttura di saldatura con una buona rigidità.
3. Il rullo adotta il materiale Cr12Mo1V1, con trattamento di tempra.HRC58-62.

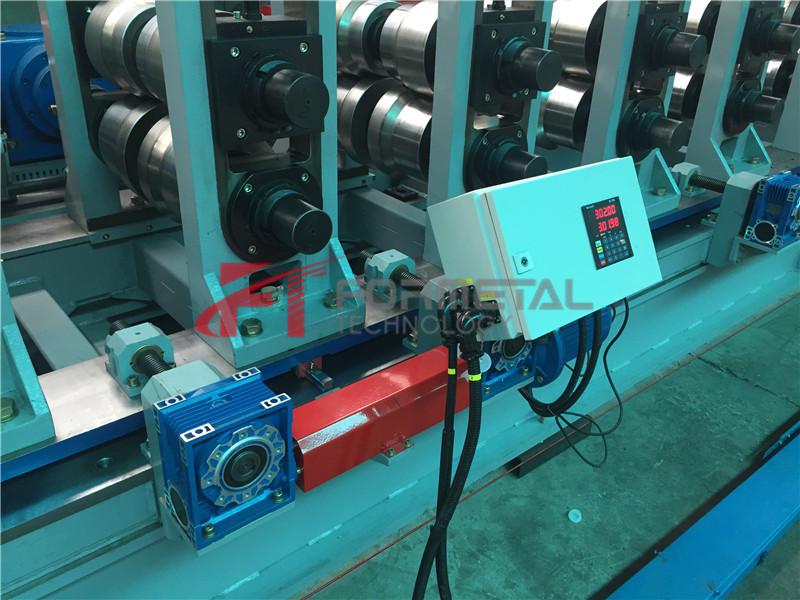

Sistema di cambio automatico
La macchina automatica per la formatura di rotoli Sigma Purlin può cambiare il profilo Sigma o il profilo Z in modo che abbiano dimensioni diverse automaticamente. Basta premere il pulsante e i rulli regoleranno automaticamente le dimensioni richieste senza essere regolati manualmente.
I dati di modifica verranno visualizzati sullo schermo.

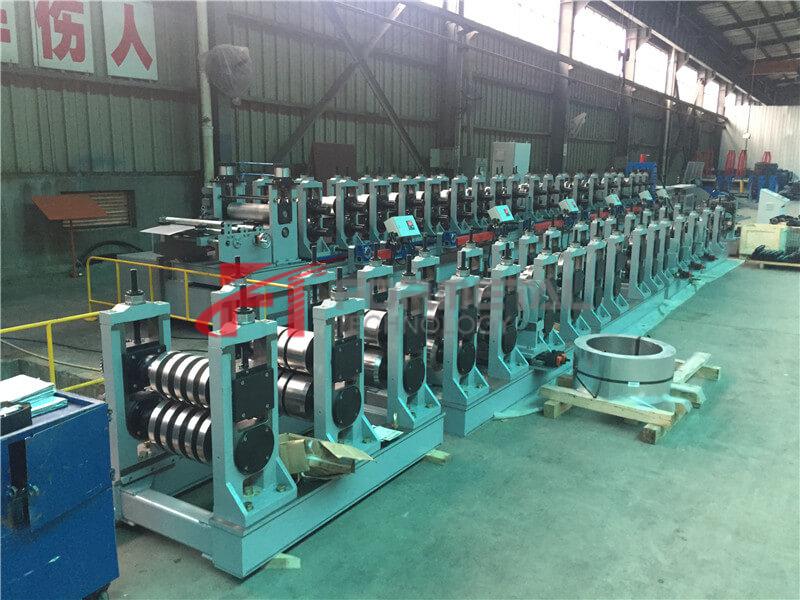

Cambio rapido dell'unità di formatura a rulli con cassetta
La formatrice a rulli Sigma Purlin a cassettapuò cambiare il profilo Sigma e il profilo Z con le cassette. Si rende conto che una macchina produce due profili diversi. Condividono una base di macchine e un sistema elettrico. Non solo per risparmiare spazio di lavoro, ma anche per risparmiare l'investimento della macchina.Flusso di lavoro
Svolgitura鈫�Livellamento鈫 Pretaglio鈫Lubrificazione鈫Punzonatura鈫GuidaGuidarullaturaraddrizzaturaraddrizzaturataglioa misuraerogazionedei prodotti finiti

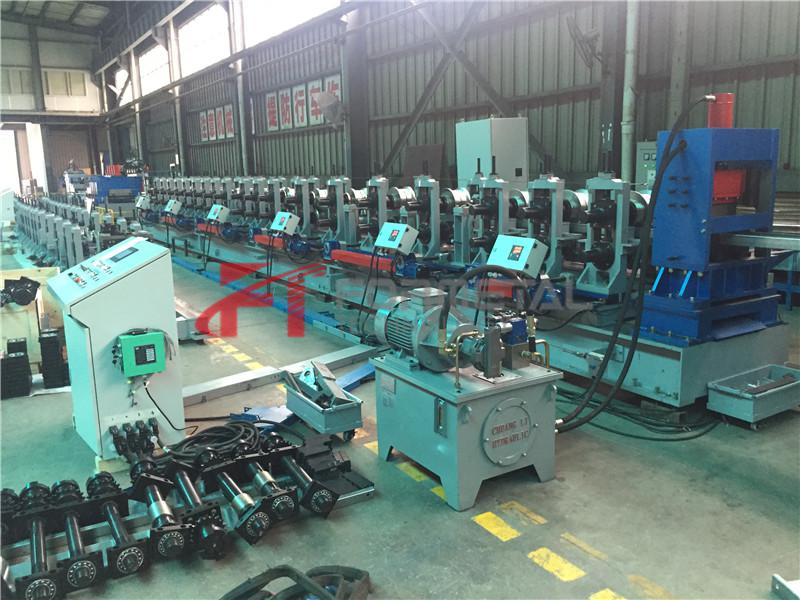

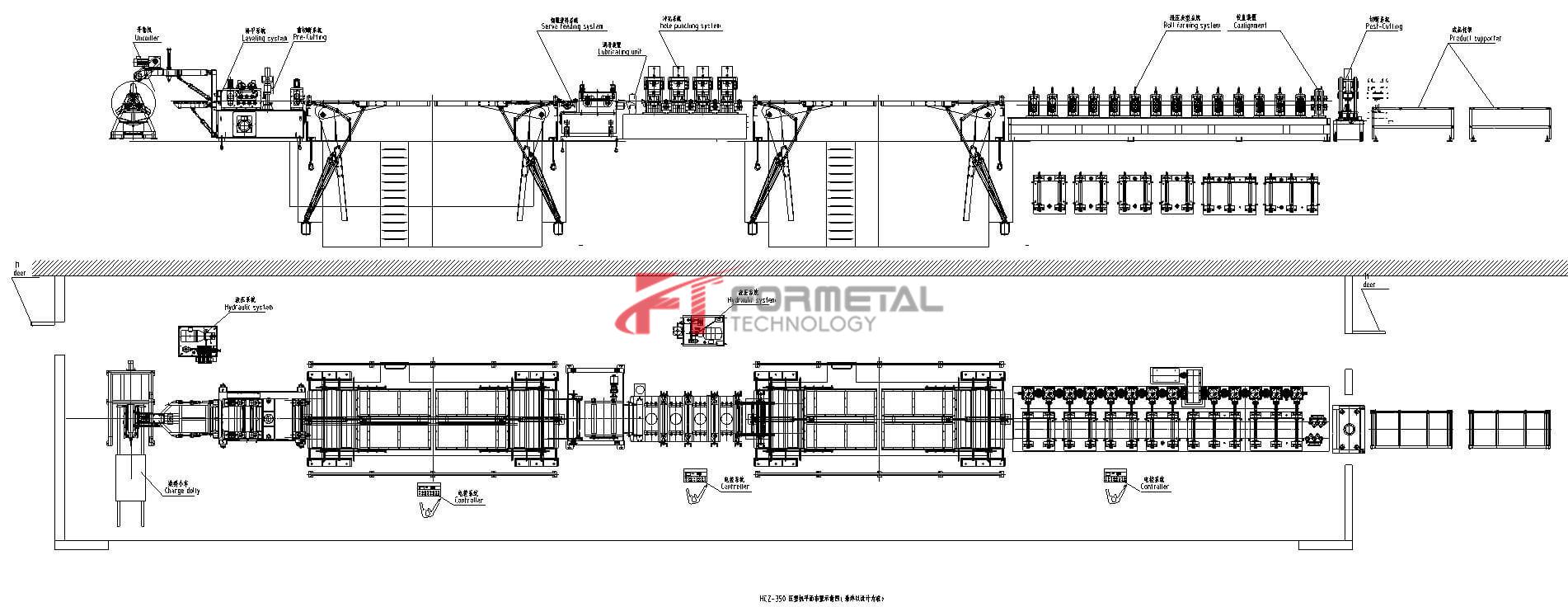

Disegno del layout della macchina formatrice a rulliSigma Purlin a cassetta

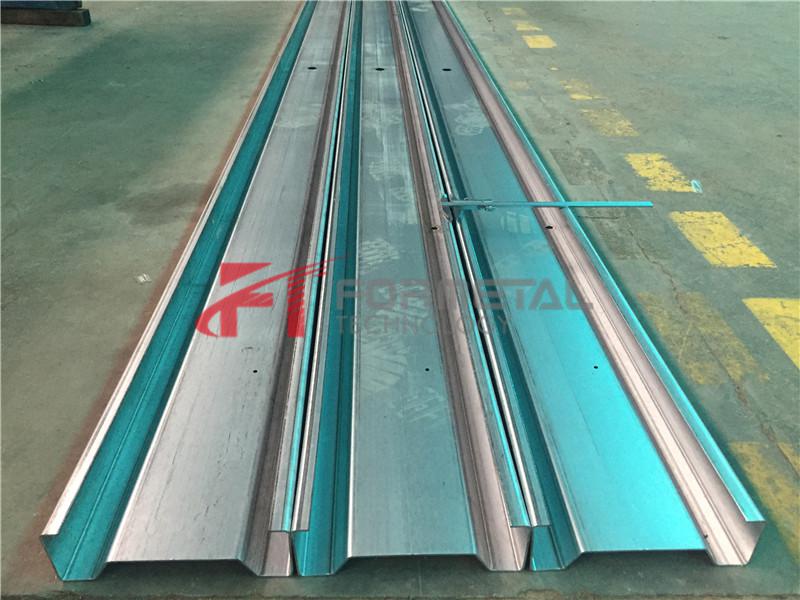

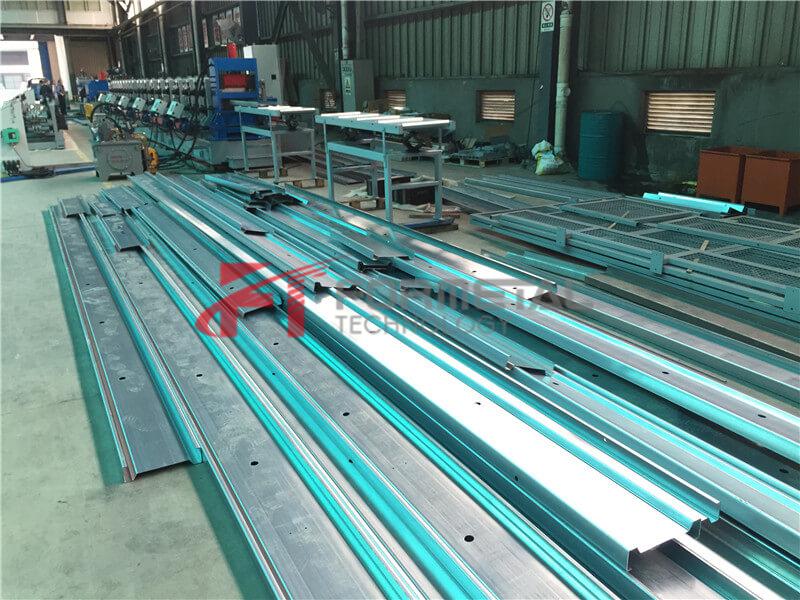

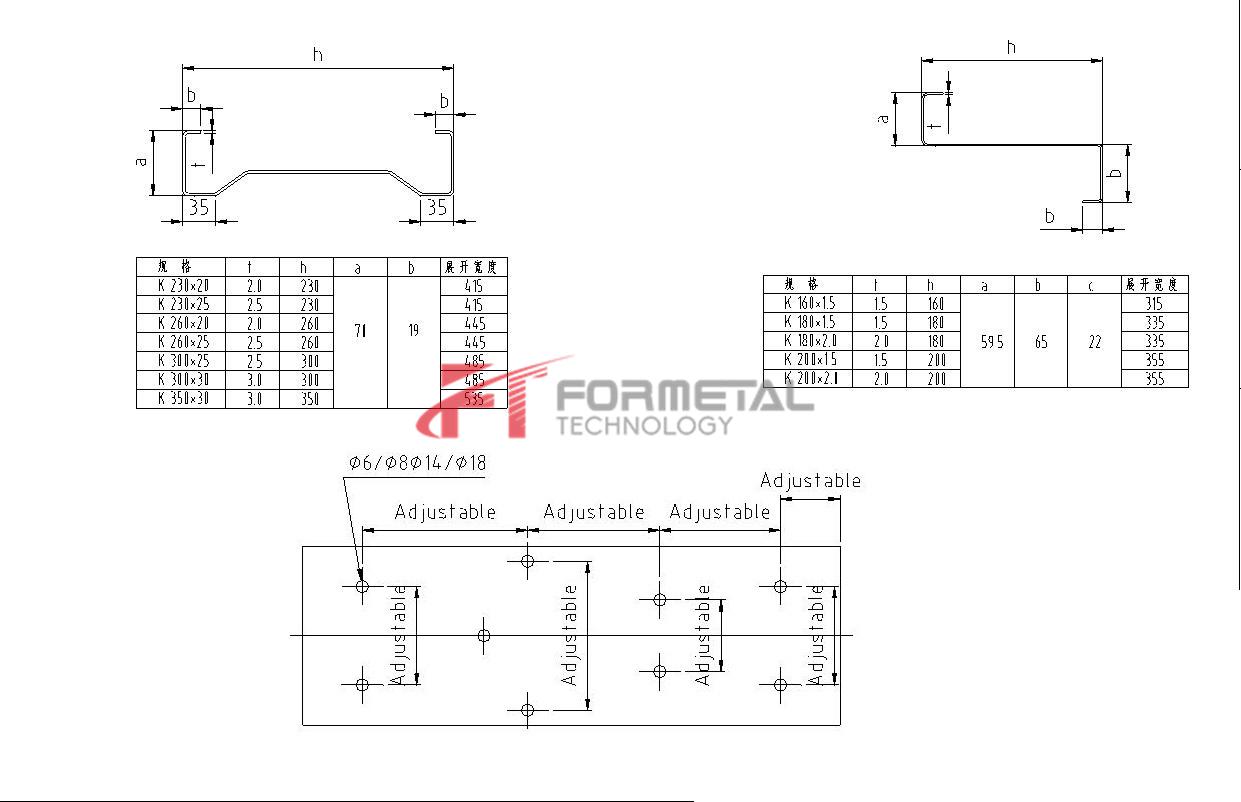

Applicazione del prodotto della macchina formatrice a rulliSigma Purlin a cassetta
Al fine di soddisfare le diverse esigenze dei clienti, progettiamo e produciamo unamacchina formatrice a rulli Sigma a cassetta in diverse specifiche, modelli e configurazioni.

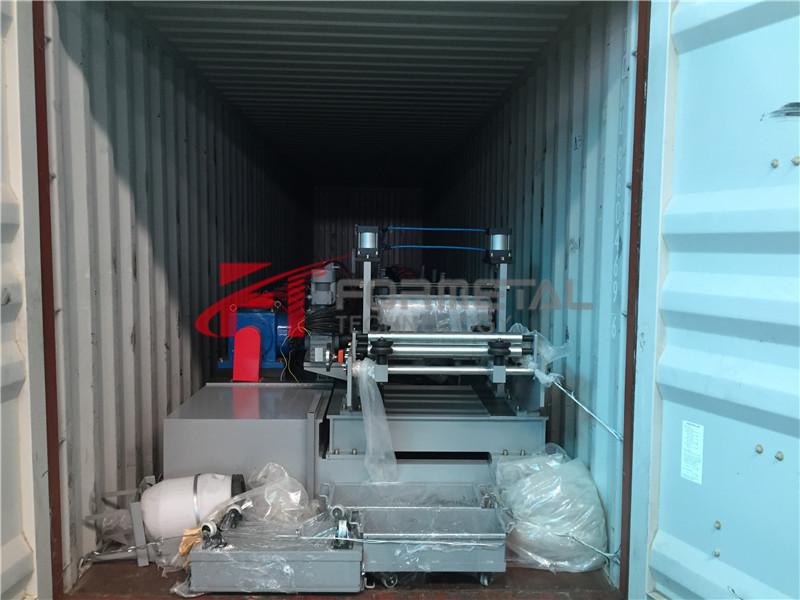

dettagli sul confezionamento
1. Tre contenitori *40GP per caricare un set della macchina.
2. L'intero olio antiruggine pulito, controller PLC coperto da pellicola in schiuma;
3. Pezzi di ricambio e alcune piccole parti imballate in una scatola di legno;
4. Tutti i componenti fissati da filo di acciaio con contenitore. Adatto per spedizioni marittime di lunga durata.
